Filtres diatomatiques

Eléments filtrants
Phases de fonctionnement :

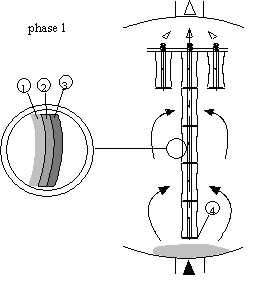

Phase 1 : Filtration

• les impuretés (1) en suspension dans l'eau sont arrêtées par la surface filtrante
• pompe de recyclage en fonctionnement, la couche filtrante est constituée
• la couche filtrante est constituée par la diatomite (2), elle même fixée sur la toile (3) fléchie : cette flexion, due à la pression dynamique du fluide, fait remonter le lest (4).
• la surface filtrante tend à se colmater

Phase 2 : Décolmatage

• arrêt automatique des pompes de recyclage
• la pression dynamique du fluide ne s'exerce plus
• le lest redescend et la flexion de la toile disparaît
• les impuretés et la couche filtrante périphérique tombent au fond de la cuve
• le maintien de la couche résiduelle (5) n'implique pas la recirculation sur le filtre

Phase 3 : Filtration

• remise en fonctionnement automatique des pompes de recyclage
• reconstitution de la couche filtrante où les impuretés et les diatomites se fixent sur la couche résiduelle
• la surface de la couche filtrante est libre et prête à arrêter les nouvelles impuretés jusqu'à la prochaine phase de décolmatage ; les impuretés (1) en suspension dans l'eau sont arrêtées par la surface filtrante

Phase 4 : Décolmatage

• arrêt automatique des pompes de recyclage (en général toutes les trois heures)
• la pression dynamique du fluide, etc.
